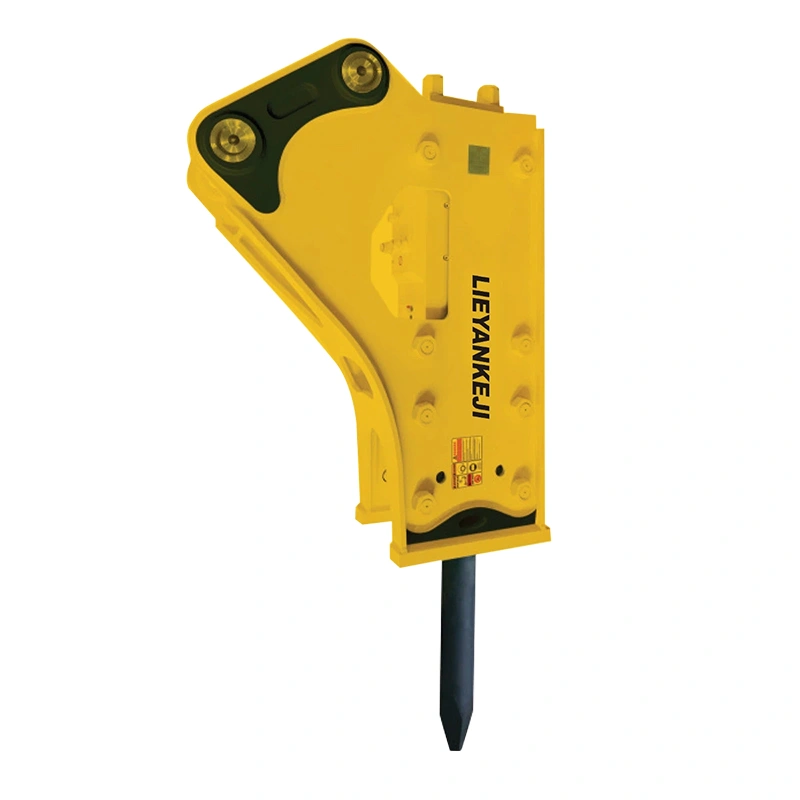

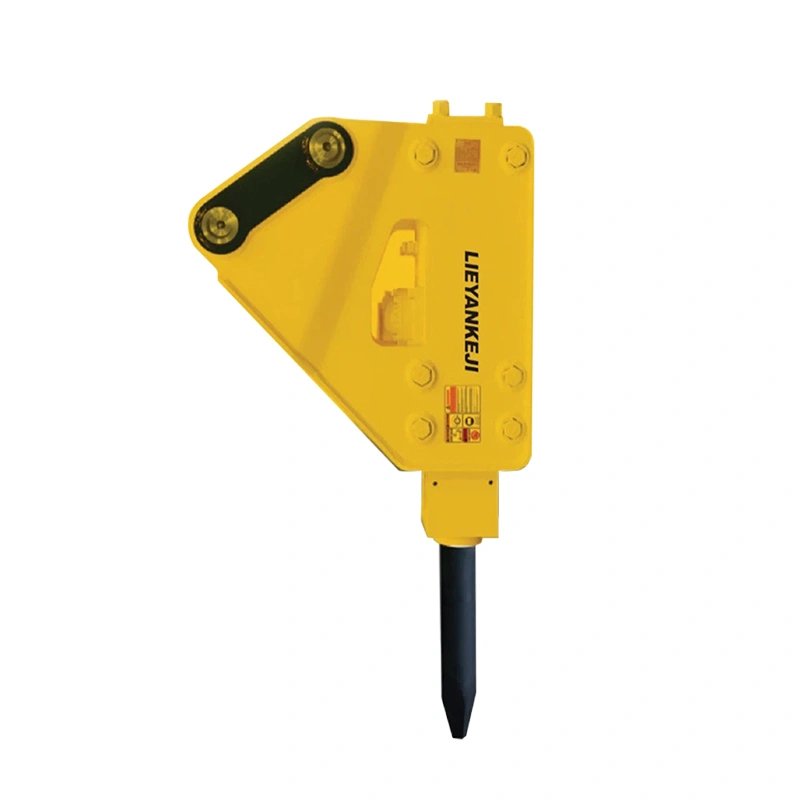

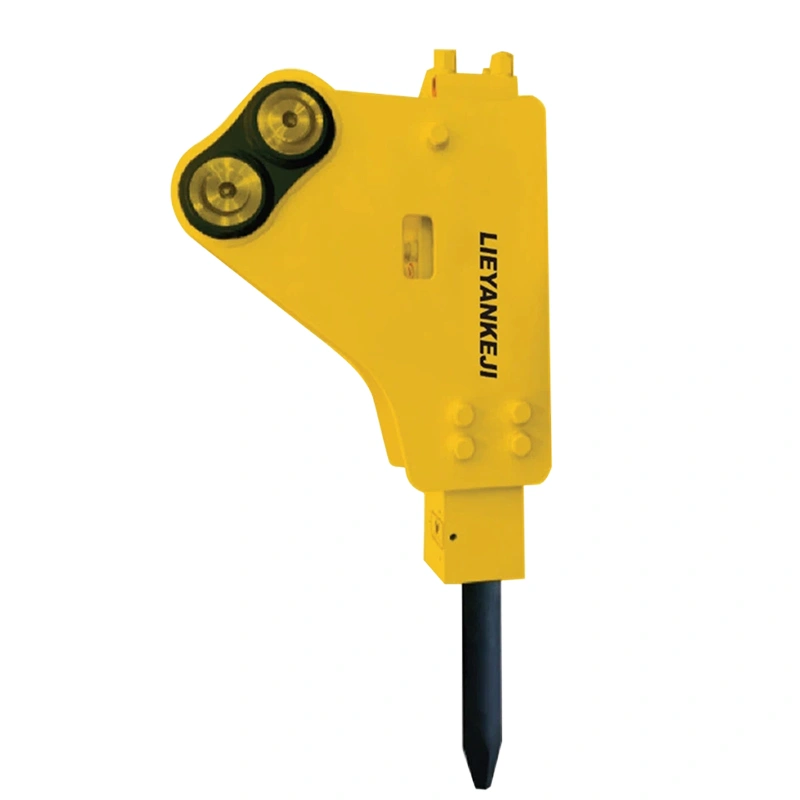

Marteau piqueur hydraulique, Type latéral
Accessoire pour excavatrice dédié aux applications minières, aux fondations et aux infrastructuresLe marteau piqueur hydraulique à fixation latérale se distingue par sa conception compacte, sa puissance d’impact élevée et sa grande robustesse. Grâce à une réactivité précise et un positionnement maîtrisé, il est parfaitement adapté aux travaux de fragmentation de roche et de démolition du béton. Sa conception optimise l’équilibre entre résistance mécanique et durée de vie, garantissant une performance stable et durable même en conditions d’impact à haute fréquence. Il permet ainsi d’améliorer significativement l’efficacité des chantiers tout en réduisant les risques de défaillance.
- Montage supérieur Offre un positionnement précis et un contrôle intuitif, avec une excellente compatibilité avec différents porteurs. Sa conception légère réduit les contraintes sur le burin et limite les risques de casse.
- Version insonorisée Conçue pour un fonctionnement à faible niveau sonore, répondant aux normes environnementales strictes. Idéale pour réduire les nuisances sonores sur les chantiers en zone urbaine.
- Montage latéral Se caractérise par une longueur réduite, améliorant la maniabilité. Sa conception simplifiée facilite la maintenance et permet de réduire les coûts d’exploitation à long terme.
| Gamme Compacte | Gamme Moyenne | |||||||||||
| Modèle | | | | | | | | | | | | |
| Poids du porteur (t) | 0.8-2.5 | 1.2-3.0 | 2.5-4.5 | 3.0-5.5 | 4-7 | 6-9 | 7-14 | 10-15 | 15-18 | 18-26 | 18-26 | 18-26 |
| Poids en ordre de marche (kg) | 77 | 90 | 132 | 198 | 275 | 418 | 561 | 842 | 1381 | 1609 | 1950 | 1950 |
| Débit d'huile (L/min) | 15-30 | 20-40 | 25-50 | 30-60 | 40-70 | 50-90 | 60-100 | 80-110 | 90-120 | 100-150 | 120-180 | 120-180 |
| Pression de service (bar) | 150 | 150 | 150 | 150 | 170 | 180 | 190 | 200 | 210 | 210-230 | 210-230 | 210-230 |
| Pression de décharge (bar) | 90-120 | 90-120 | 90-120 | 100-130 | 110-140 | 120-150 | 130-160 | 150-170 | 150-170 | 160-180 | 160-180 | 160-180 |
| Énergie de frappe (J) | 203 | 271 | 406 | 542 | 677 | 1017 | 1355 | 2033 | 2711 | 3423 | 4067 | 4067 |
| Fréquence de frappe (coups/min) | 800-1400 | 700-1200 | 600-1100 | 500-1000 | 500-900 | 400-800 | 400-800 | 350-700 | 350-650 | 350-600 | 350-500 | 350-500 |
| Diamètre du flexible (pouces) | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 1 | 1 | 1 | 1 |
| Niveau sonore (dB) | 106 | 107 | 109 | 117 | 109 | 115 | 112 | 114 | 115 | 120 | 118 | 118 |
| Diamètre du burin (mm) | 40 | 45 | 53 | 60 | 68 | 75 | 85 | 100 | 125 | 135 | 140 | 140 |
| Modèle | | | | | | | | | | | | | | |
| Poids du porteur (t) | 25-30 | 28-35 | 30-40 | 30-40 | 35-40 | 25-33 | 35-45 | 35-45 | 40-55 | 50-55 | 50-70 | 50-70 | 60-80 | 70-80 |
| Poids en ordre de marche (kg) | 2350 | 2655 | 2735 | 3289 | 4167 | 2462 | 3001 | 4376 | 5039 | 5374 | 6205 | 6375 | 6683 | 7378 |
| Débit d'huile (L/min) | 150-210 | 180-240 | 200-260 | 200-260 | 210-290 | 175-220 | 200-250 | 220-290 | 240-290 | 260-280 | 260-300 | 260-300 | 300-350 | 320-350 |
| Pression de service (bar) | 240-250 | 240-260 | 240-260 | 240-260 | 260-280 | 210 | 210 | 290-300 | 300-310 | 300-310 | 300-310 | 300-310 | 310-330 | 310-330 |
| Pression de décharge (bar) | 160-180 | 180-200 | 180-200 | 180-200 | 180-200 | 160-180 | 160-180 | 220-280 | 220-280 | 260-280 | 220-280 | 260-280 | 280-320 | 280-320 |
| Énergie de frappe (J) | 5423 | 6779 | 8812 | 10846 | 12202 | 5193 | 10388 | 14302 | 17088 | 19322 | 21360 | 23543 | 25632 | 27057 |
| Fréquence de frappe (coups/min) | 300-450 | 300-450 | 250-400 | 250-350 | 250-350 | 300-450 | 300-400 | 200-250 | 180-200 | 160-200 | 150-200 | 150-200 | 150-200 | 120-180 |
| Diamètre du flexible (pouces) | 1 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 | 1 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 | 1-1/4 |
| Niveau sonore (dB) | 120 | 123 | 123 | 124 | 125 | 120 | 123 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| Diamètre du burin (mm) | 150 | 155 | 165 | 165 | 175 | 150 | 160 | 185 | 195 | 195 | 200 | 205 | 210 | 220 |
Brochure de Produit
Téléchargez notre catalogue pour plus de détails
- Tête arrière
- Tête avant
- Cylindre du marteau piqueur
- Boulon traversant
- Kit de joints
- Membrane
- Axe de tige
- Goupille de verrouillage
- Bague supérieure
- Accumulateur
- Distributeur de commande
- Segment de piston
- Burin (Universel)
- Bague de poussée
- Burin conique
- Piston
- Burin en V
- Burin universel
- Burin plat
- Burin en H
- Bague inférieure
- Patin en caoutchouc
- Boulon latéral
- Valve de charge
- Kit de recharge gaz
- Bouteille de gaz
