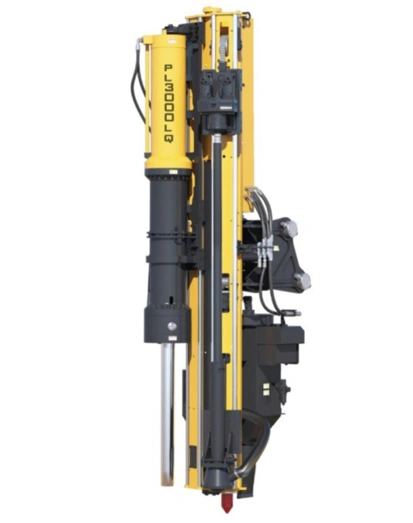

Le fendeur-foreur monté sur excavatrice est une unité technique spécialisée qui associe un perforateur fond de trou (DTH) à un système de fendage hydraulique. Le principe d’intervention repose sur le forage de trous de haute précision, suivi de l’insertion de vérins de fendage hydrauliques. Grâce à une force d’expansion hydraulique extrêmement élevée, la foreuse éclateur sur excavateur provoque la rupture du matériau de l’intérieur vers l’extérieur, assurant une fragmentation efficace et maîtrisée de la roche ou du béton.

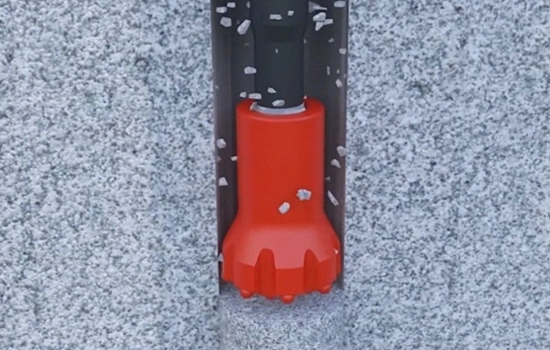

Forage

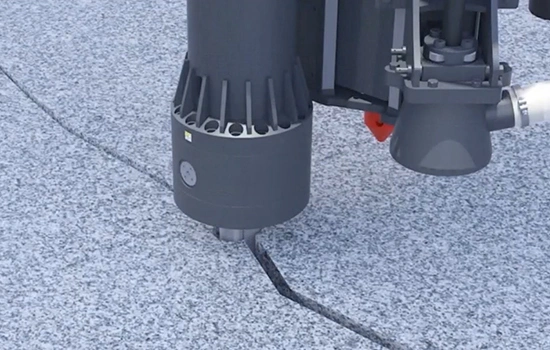

Fendage

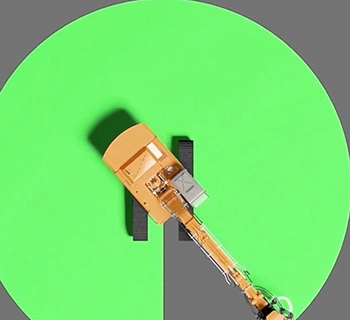

Permet une rotation continue à 360° pour des opérations horizontales complètes

Conçu pour des opérations de forage et de fendage verticaux à haute efficacité

Optimisé pour les interventions sous un niveau horizontal

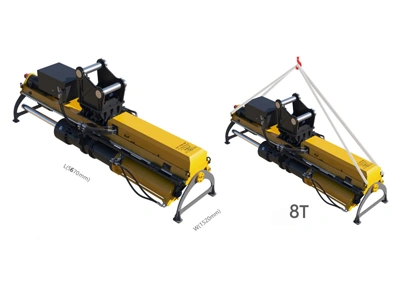

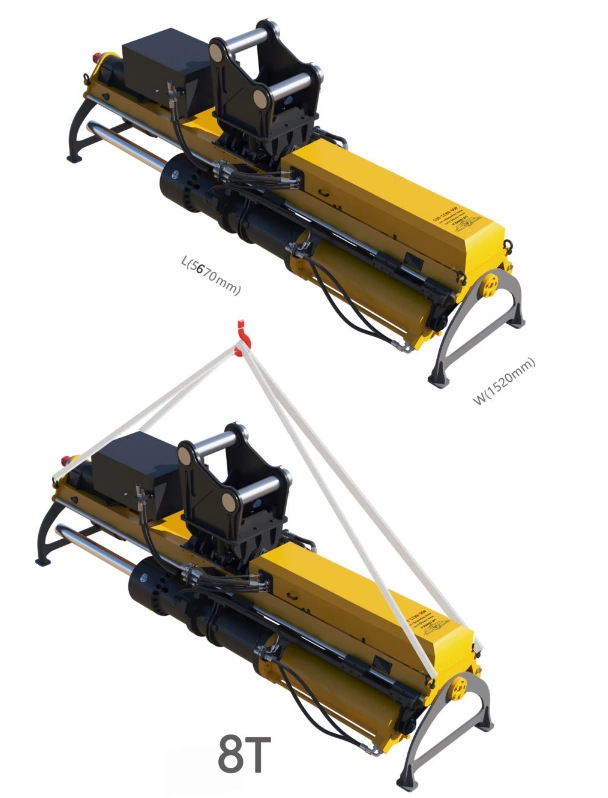

Spécifications générales

Poids total	8.8T
Longueur hors tout	5950 mm
Largeur hors tout	1700 mm

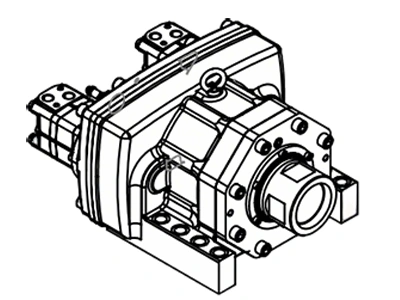

Tête motrice hydraulique

Pression d'entrée	200 bars
Débit d'entrée	190L/min
Couple de rotation	3483Nm
Vitesse de forage	70 tr/min
Niveau sonore en fonctionnement	Conforme à la norme GB19872-2005
Diamètre du trou	Ø203 mm
Diamètre du forage	2400 mm

Paramètres de l’éclateur

Profondeur de fendage	1800 mm
Force de fendage max.	30 000 T
Angle de rotation	360°

Système de commande à distance

Portée effective	50m
Puissance des canaux de sortie numérique	30
Canaux de sortie analogique	14
Réjection des canaux adjacents	>50dB

Poutre d'alimentation

Force de poussée maxi du foret	40KN
Force de rétraction maxi de la foreuse	80KN

Unité de rotation

Force de rotation	80KN
Vitesse de rotation	1 tr/min

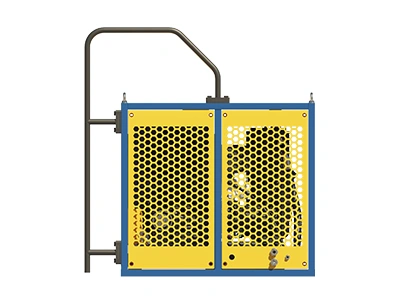

Compresseur d'air auxiliaire

Débit d'air libre (FAD)	26-31m³/min
Pression du compresseur	22-25 bars

Collecteur de poussière à aspiration

Nombre d'éléments filtrants

20P

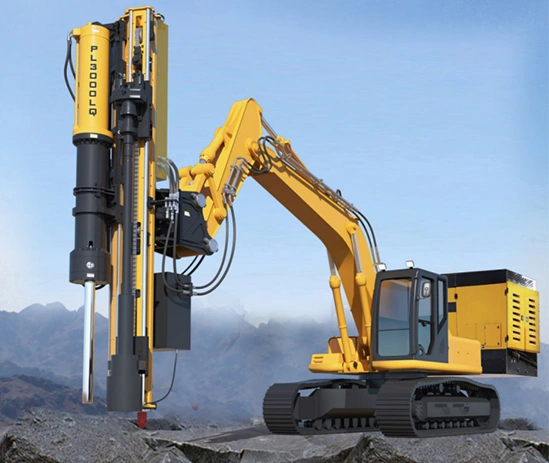

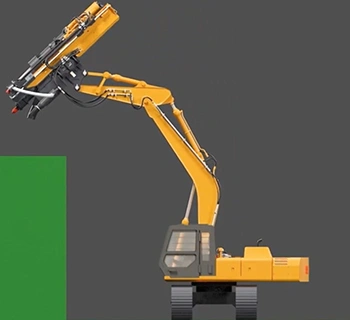

Conçu pour être monté sur un excavateur, l’appareil de forage et fendage exploite pleinement la mobilité de l’engin ainsi que ses circuits hydrauliques auxiliaires existants. En intégrant un dispositif de conversion hydraulique dédié, en remplaçant le godet et en installant un compresseur d’air diesel en position de contrepoids arrière, l’excavatrice est transformée en une unité complète de forage et de fendage pneumatique, permettant une utilisation multifonctionnelle avec une seule machine.

• Opération intégrée haute efficacité: Un seul équipement prend en charge l’ensemble du cycle de forage et de fendage, sans changement de machine. La continuité des opérations améliore considérablement la productivité globale du chantier.
• Sécurité renforcée: Fonctionnant sans explosifs, le système élimine les risques liés aux projections et aux détonations. Le processus est entièrement maîtrisé, idéal pour les zones sensibles ou soumises à des restrictions.
• Performance environnementale: Conçu pour limiter les nuisances sonores et les vibrations, sans émission de gaz nocifs. Il répond aux exigences environnementales strictes et aux normes urbaines en vigueur.
• Optimisation des coûts: Supprime les dépenses liées aux autorisations de tir ou aux agents chimiques de fissuration. Réduit les besoins en main-d’œuvre tout en maintenant des coûts d’exploitation et de maintenance maîtrisés.
• Polyvalence étendue: S’adapte à de nombreuses applications : exploitation de carrières à ciel ouvert, démolition de fondations, traitement des scories métallurgiques, déconstruction de béton armé. Assure des performances fiables même dans des conditions géologiques complexes.
