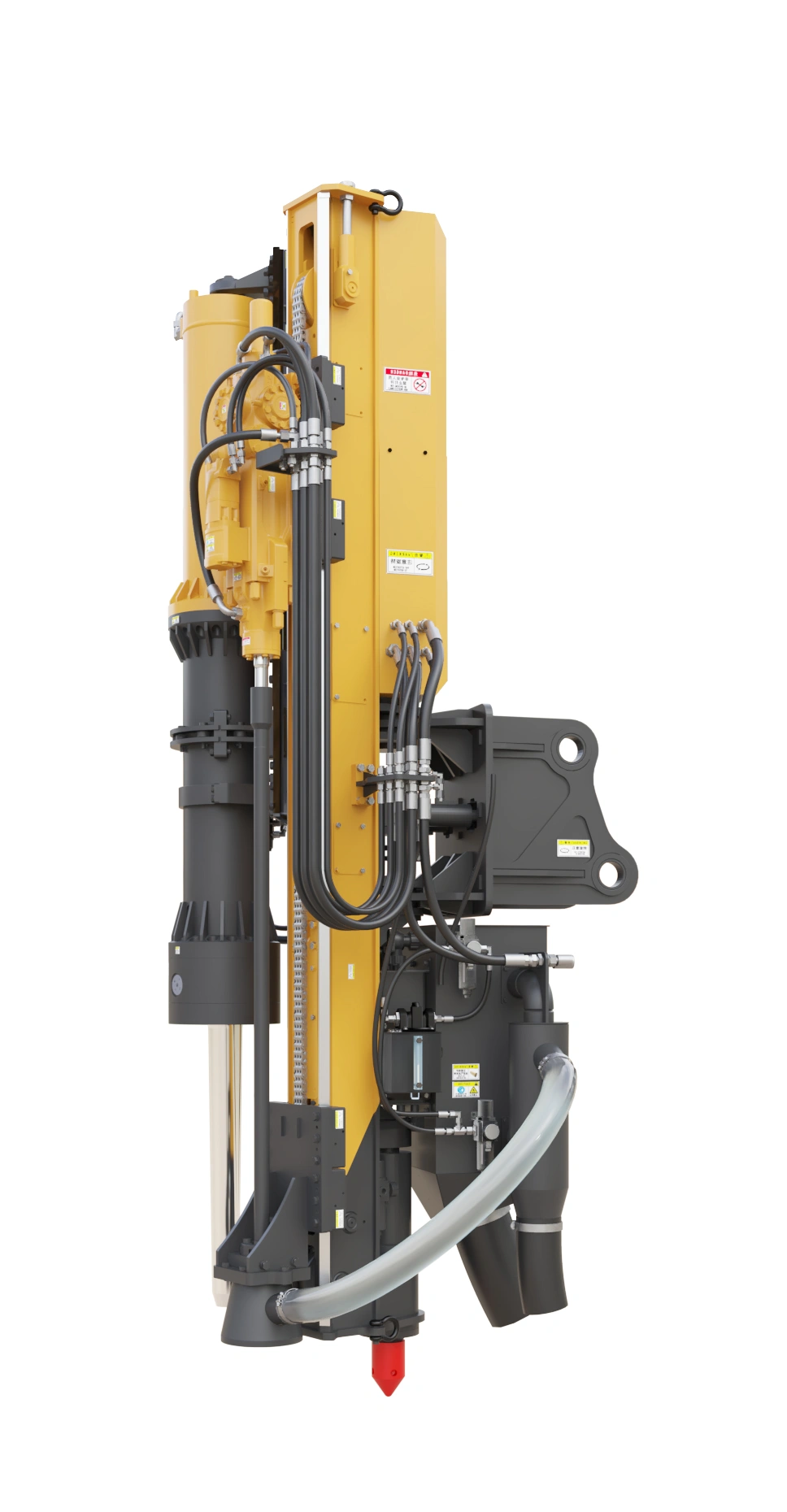

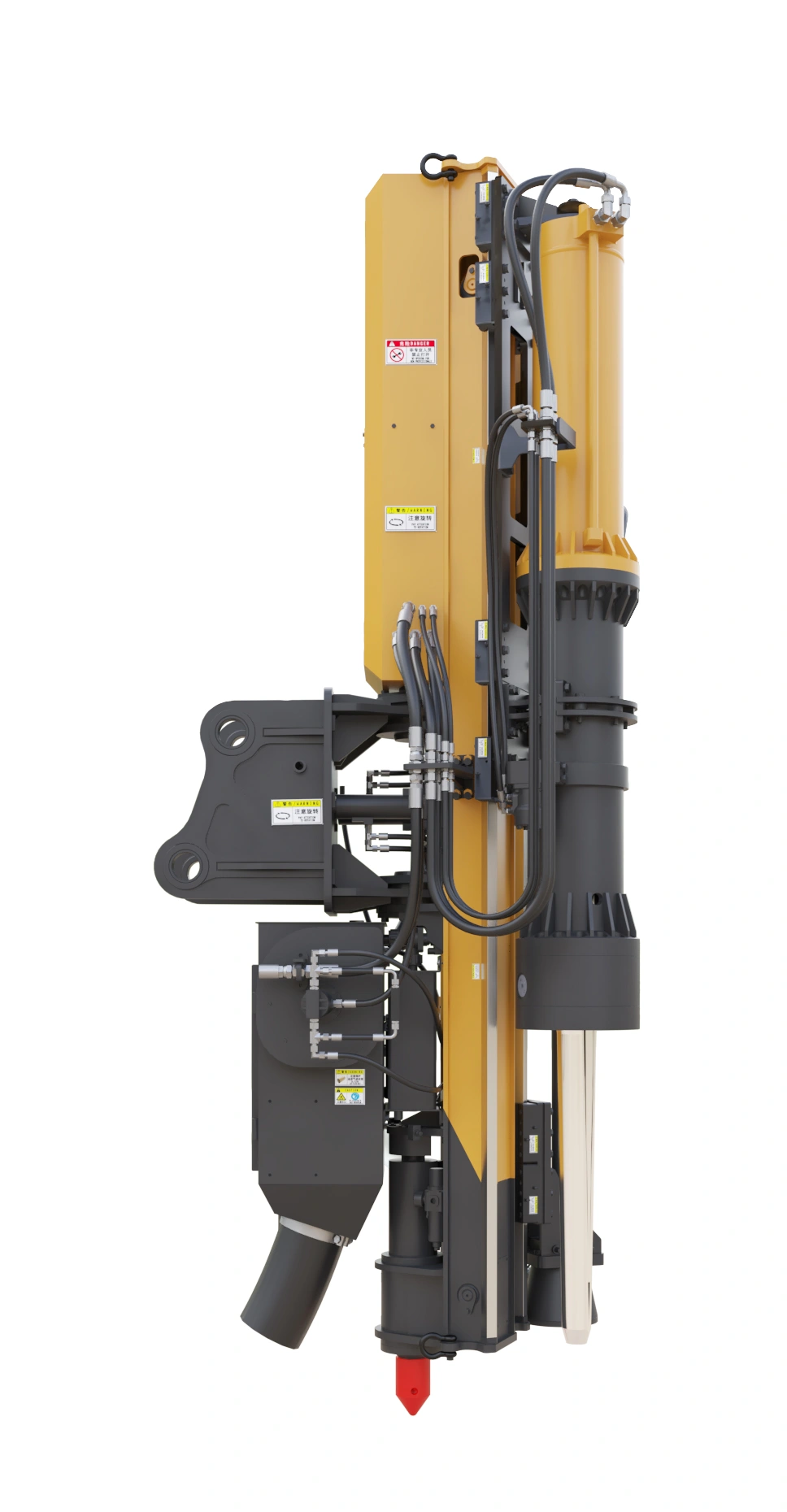

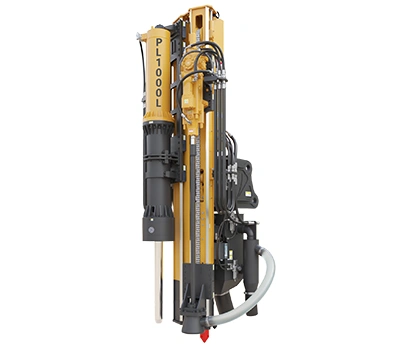

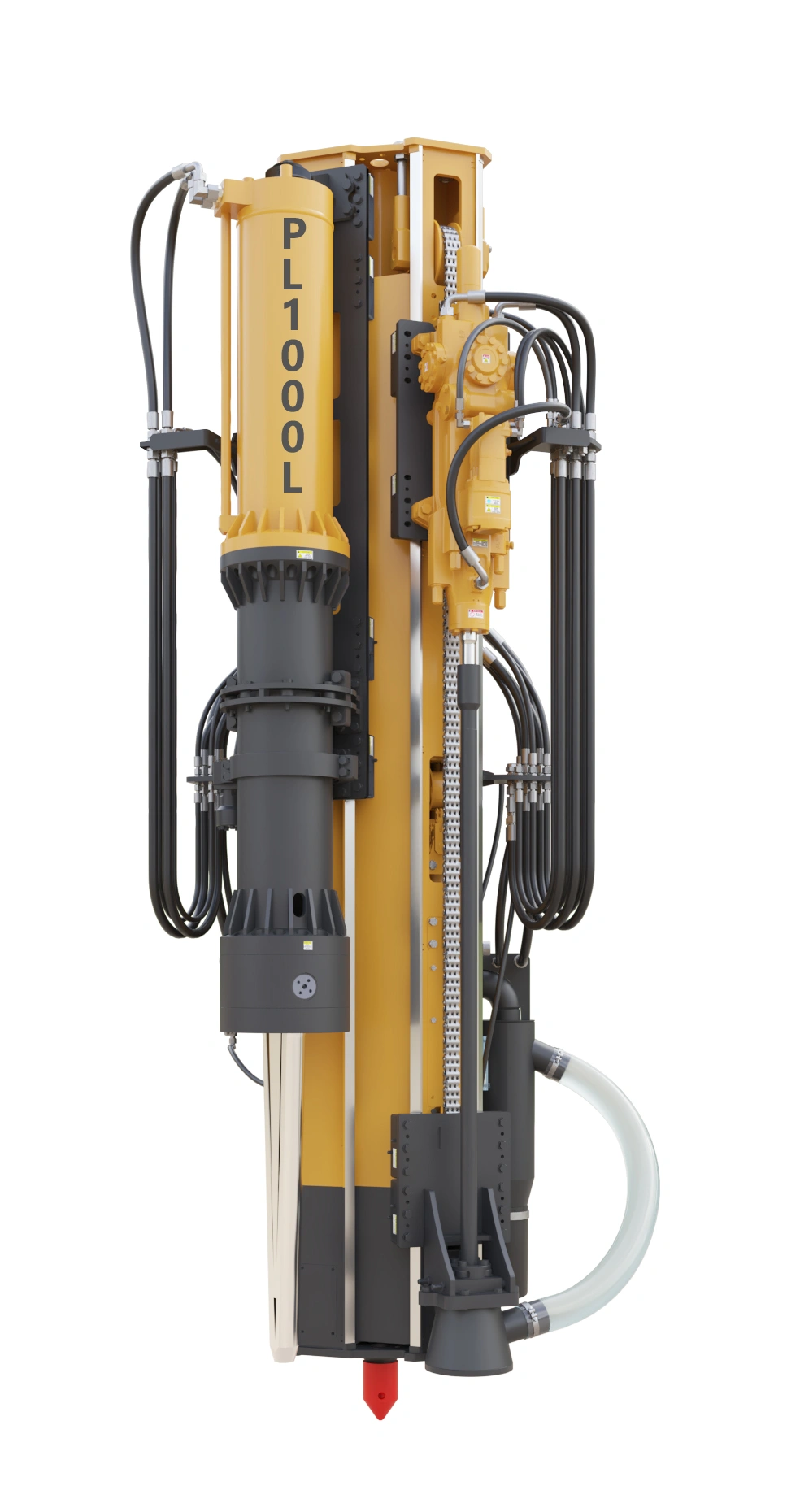

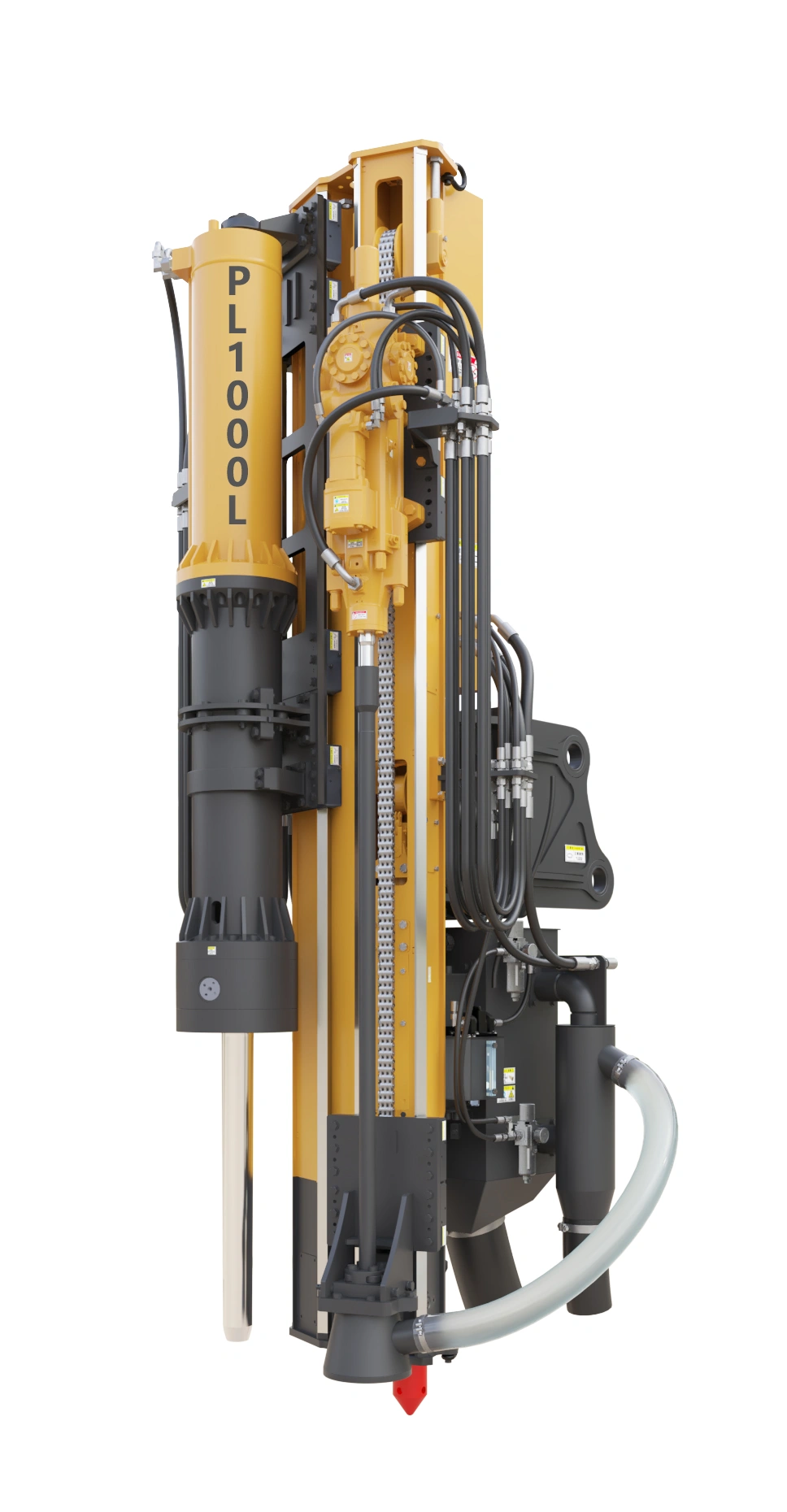

Le système intégré de forage et de fendage hydraulique PL-1000L est conçu pour être monté sur des excavatrices de 25 à 38 tonnes et répondre aux exigences des travaux d’excavation en roche dure. La foreuse-éclateur de roche hydraulique intégré permet d’enchaîner les opérations de forage et de fendage au sein d’un même cycle, y compris dans des formations rocheuses extrêmement résistantes.

Doté d’un perforateur hydraulique de 22 kW, le système réalise dans un premier temps un forage de précision. Cette étape est suivie par l’action du fendeur P240 à intensification de pression en deux phases, qui effectue le fendage directement dans le trou, garantissant une fragmentation de roche efficace et sans recours aux explosifs.

Forage

Fendage

Permet une rotation continue à 360° pour des opérations horizontales complètes

Conçu pour des opérations de forage et de fendage verticaux à haute efficacité

Optimisé pour les interventions sous un niveau horizontal

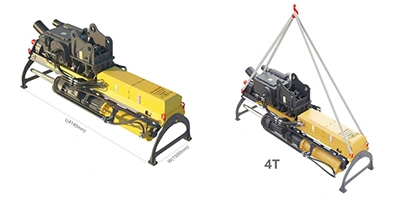

Spécifications générales

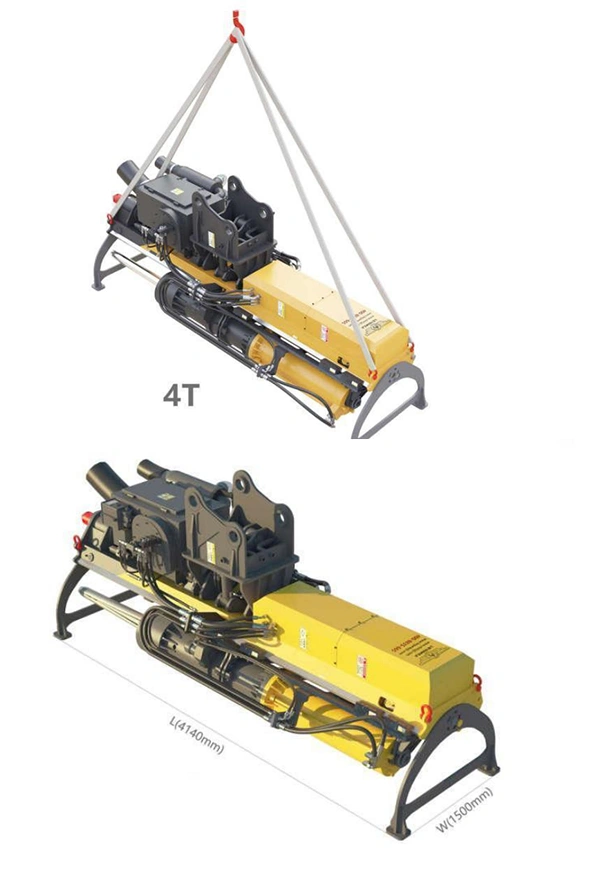

Poids total	4T
Longueur hors tout	4200 mm
Largeur hors tout	1680 mm

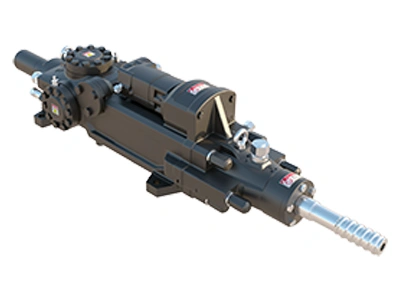

Paramètres de la carotteuse

Puissance nominale	22KW
Diamètre du trou	Ф115 mm
Profondeur du trou	1600 mm
Vitesse de forage	1m/min
Niveau sonore en fonctionnement	Conforme à la norme GB19872-2005

Paramètres de l’éclateur

Profondeur de fendage	1000 mm
Force de fendage max.	12 000 T
Angle de rotation	120°

Poutre d'avance

Force de poussée maxi du foret	40KN
Force de rétraction maxi de la foreuse	80KN

Unité de rotation

Force de rotation	80KN
Vitesse de rotation	1 tr/min

Compresseur d'air

Débit d'air	4.5m³/min
Pression de refoulement	5-8 bars

Temps de cycle par trou (Moyenne)

Forage : environ 2 min
Fendage : environ 40 s
Positionnement & rotation : environ 50 s

---

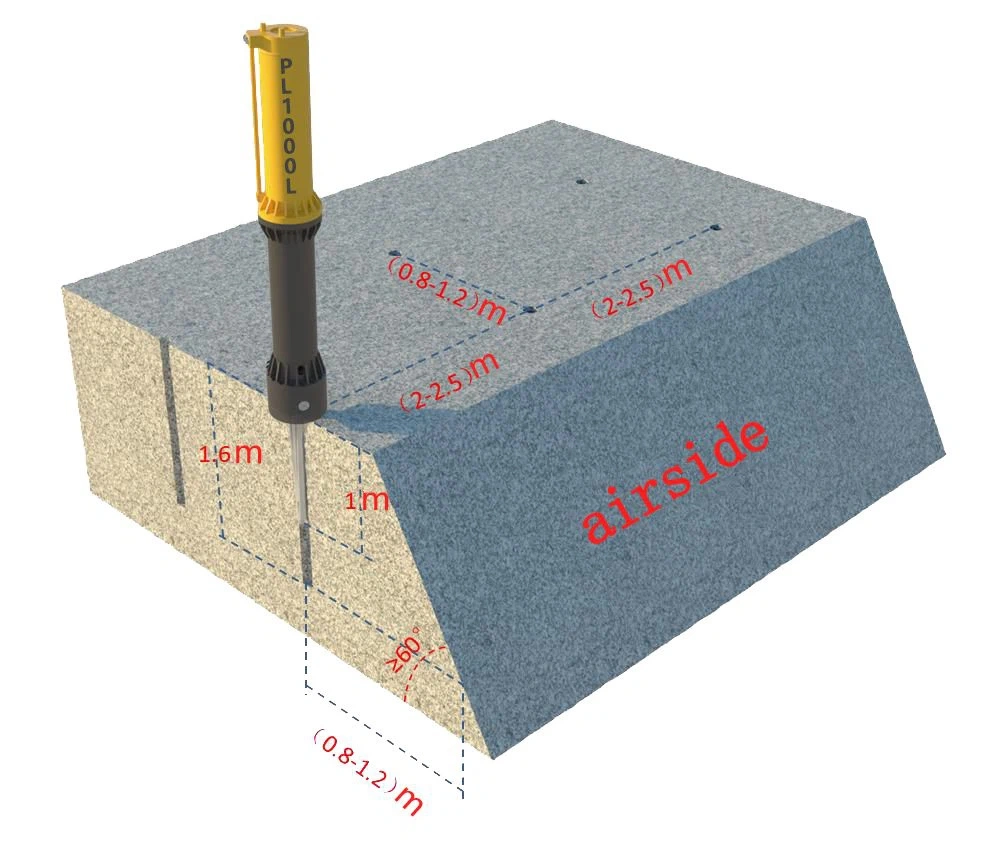

Theoretical yield per hole:

3m³

2,5 m (Espacement) × 1,2 m (Fardeau) × 1 m (Profondeur de fendage)

• Intègre des jeux de coins importés de haute qualité et prend en charge le forage multi-angles, surmontant avec aisance les défis les plus complexes sur talus, fronts d'excavation et fouilles de fondation.
• Propulsé par la technologie de forage suédoise et un châssis de foreuse breveté. Sa structure épurée et robuste garantit un positionnement précis et une durée de service prolongée.
• Conçu avec un système de surpression hydraulique d'ingénierie italienne, ce foreuse-briseur réduit considérablement les besoins en contrepoids, tout en délivrant un éclatement stable et haute performance.
• Doté d'un système de télécommande sans fil industrielle, permettant une gestion fluide par un opérateur unique et un niveau de sécurité opérationnelle renforcé.
• Une solution spécialisée pour l'extraction en roche dure, combinant capacité multi-angles et rendement à haute efficacité.
• Intègre des vérins de fracturation à deux étages à double surpression, fracturant sans effort les roches les plus dures pour maximiser l'efficacité de fracturation et le rendement total de production.

• Extraction de pierres naturelles telles que granit, marbre, grès et calcaire.
• Exploitation de minerais métalliques et non métalliques, de schistes houillers ainsi que de pierres précieuses comme le jade et la néphrite.
• Fragmentation secondaire efficace de blocs massifs dépassant plusieurs milliers de mètres cubes.
• Finition de blocs inférieurs à 1 m³, enlèvement des roches stériles, traitement des zones confinées et opérations de nivellement ou de préparation de terrain.
