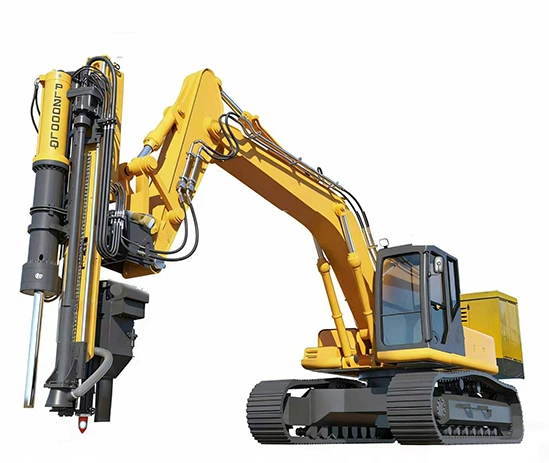

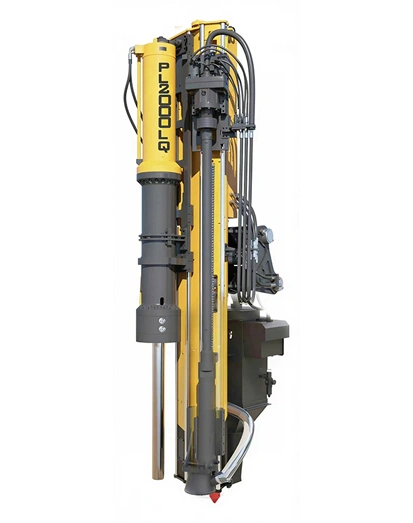

La foreuse éclateur sur excavatrice est une unité d’ingénierie spécialisée qui combine un perforateur fond de trou (DTH) avec un système de fendage hydraulique de haute résistance. Le processus d’intervention consiste d’abord à réaliser des forages de précision, puis à insérer des vérins de fendage hydrauliques dans les trous. En générant une force d’expansion hydraulique extrêmement élevée, le système de forage et fendage provoque la rupture du matériau de l’intérieur vers l’extérieur, permettant une fragmentation efficace de la roche ou du béton.

Forage

Fendage

Permet une rotation continue à 360° pour des opérations horizontales complètes

Conçu pour des opérations de forage et de fendage verticaux à haute efficacité

Optimisé pour les interventions sous un niveau horizontal

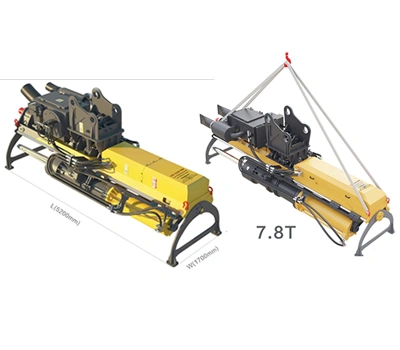

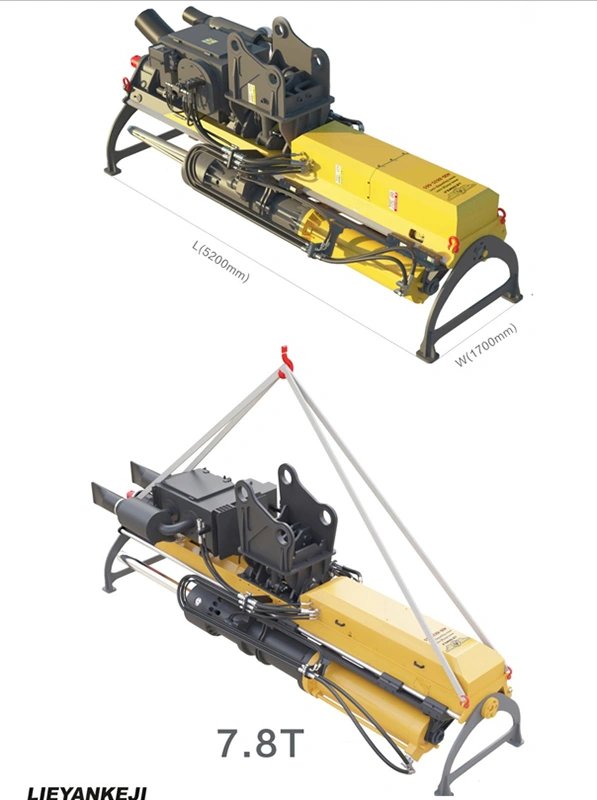

Spécifications générales

Poids total	7.8T
Longueur hors tout	5200 mm
Largeur hors tout	1700 mm
Hauteur hors tout	2000 mm
Exigence de l’excavateur	36-52 tonnes

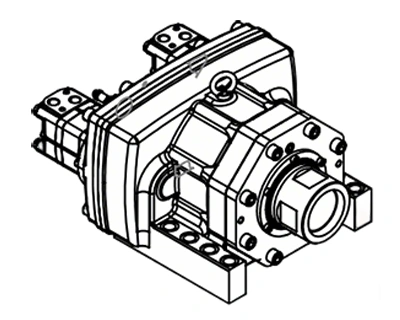

Tête motrice

Pression d'entrée	205 bars
Débit d'entrée	190L/min
Couple de rotation	3483Nm
Vitesse de rotation	70tr/min
Diamètre du forage	Ø152 mm

Fendeuse de roches

Profondeur de fendage	1500 mm
Force de fendage (à deux étages avec surpression)	25 000 T
Angle de rotation	120°
Poutre d'avance
Force de poussée maximale de foreuse	40kN
Force de rétraction maximale du fendeur	80kN
Unité de pivotement
Force de pivotement	80kN
Vitesse de pivotement	1rpm

Système de commande à distance

Portée effective	50m
Canaux de sortie numérique	30
Canaux de sortie analogique	14
Réjection des canaux adjacents	>50dB

Poutre d'alimentation

Force de poussée maxi du foret	40KN
Force de rétraction maxi de la foreuse	80KN

Unité de rotation

Force de rotation	80KN
Vitesse de rotation	1 tr/min

Compresseur d'air hydraulique

Débit d'air libre (FAD)	20/22m³/min
Pression de refoulement	18-22 bars
Moteur diesel	191/kW

Collecteur de poussière à aspiration

Nombre d'éléments filtrants

8P

Conçu et développé pour être monté sur une excavatrice ou pelleteuse, ce système de forage et fendage exploite pleinement la mobilité de l’engin ainsi que ses circuits hydrauliques auxiliaires existants. Grâce à l’intégration d’un dispositif de conversion hydraulique dédié, au remplacement du godet et à l’installation d’un compresseur d’air diesel en position de contrepoids arrière, l’excavatrice est transformée en une unité complète de forage et de fendage pneumatique, permettant une exploitation multifonctionnelle avec un seul équipement.

• Opération intégrée à haute efficacité: Un seul équipement réalise l’ensemble du cycle de forage et de fendage sans changement de machine. La continuité du processus améliore significativement la productivité globale sur chantier.
• Sécurité renforcée: Fonctionnant sans explosifs, le système élimine les risques liés aux projections et aux détonations. Le processus est entièrement contrôlable, idéal pour les zones sensibles ou réglementées.
• Performance environnementale: Conçu pour limiter le bruit et les vibrations, sans émission de gaz nocifs. Il répond pleinement aux exigences environnementales strictes et aux normes urbaines en matière de nuisances sonores.
• Optimisation des coûts: Supprime les coûts liés aux autorisations de tir ou aux agents chimiques de fissuration. Réduit les besoins en main-d’œuvre tout en maintenant des coûts d’exploitation et de maintenance faibles.
• Polyvalence étendue: S’adapte à de nombreuses applications : exploitation de carrières à ciel ouvert, démolition de fondations, traitement des scories d’acier, déconstruction de béton armé. Offre des performances fiables même dans des conditions géologiques complexes.
