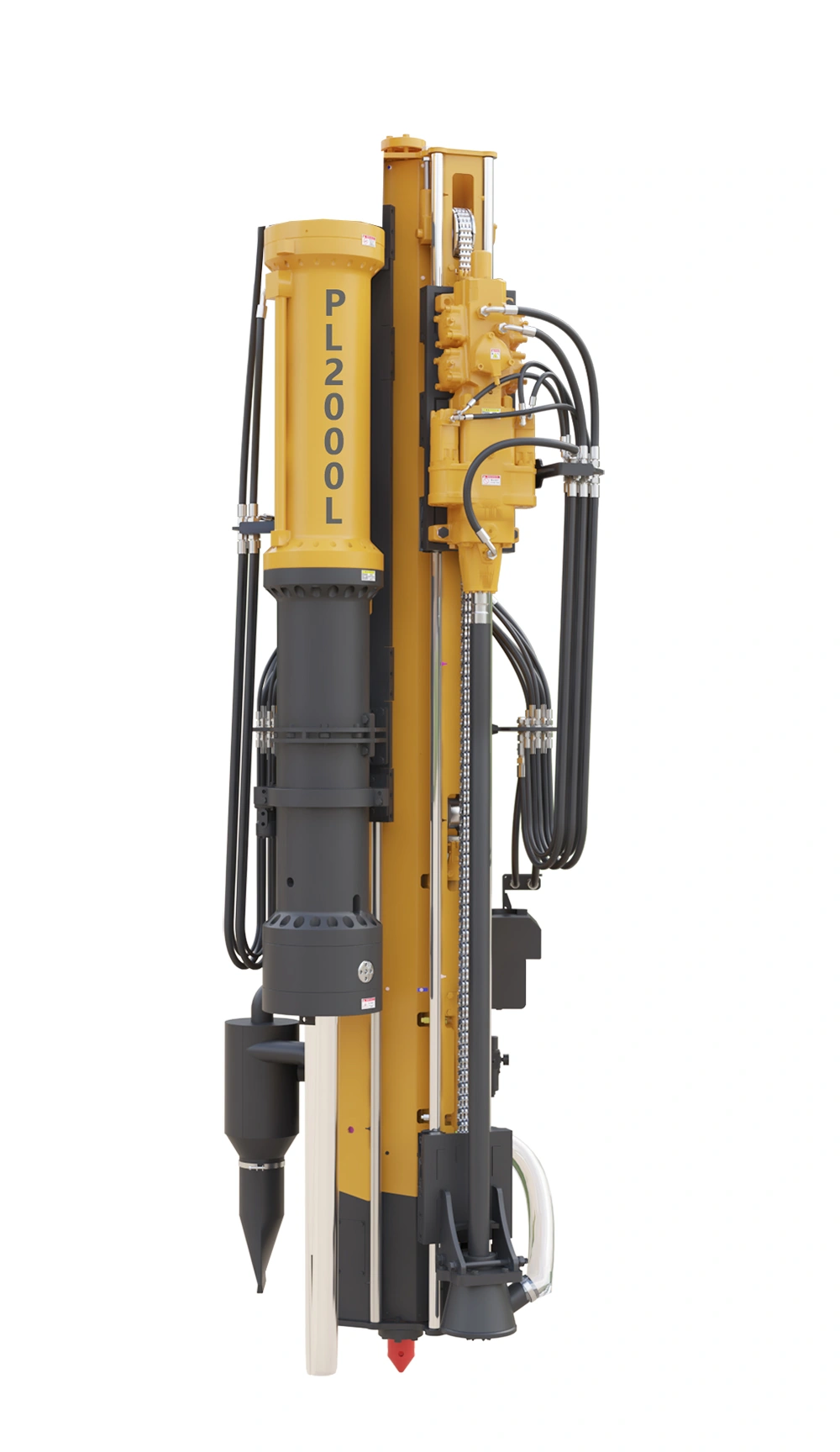

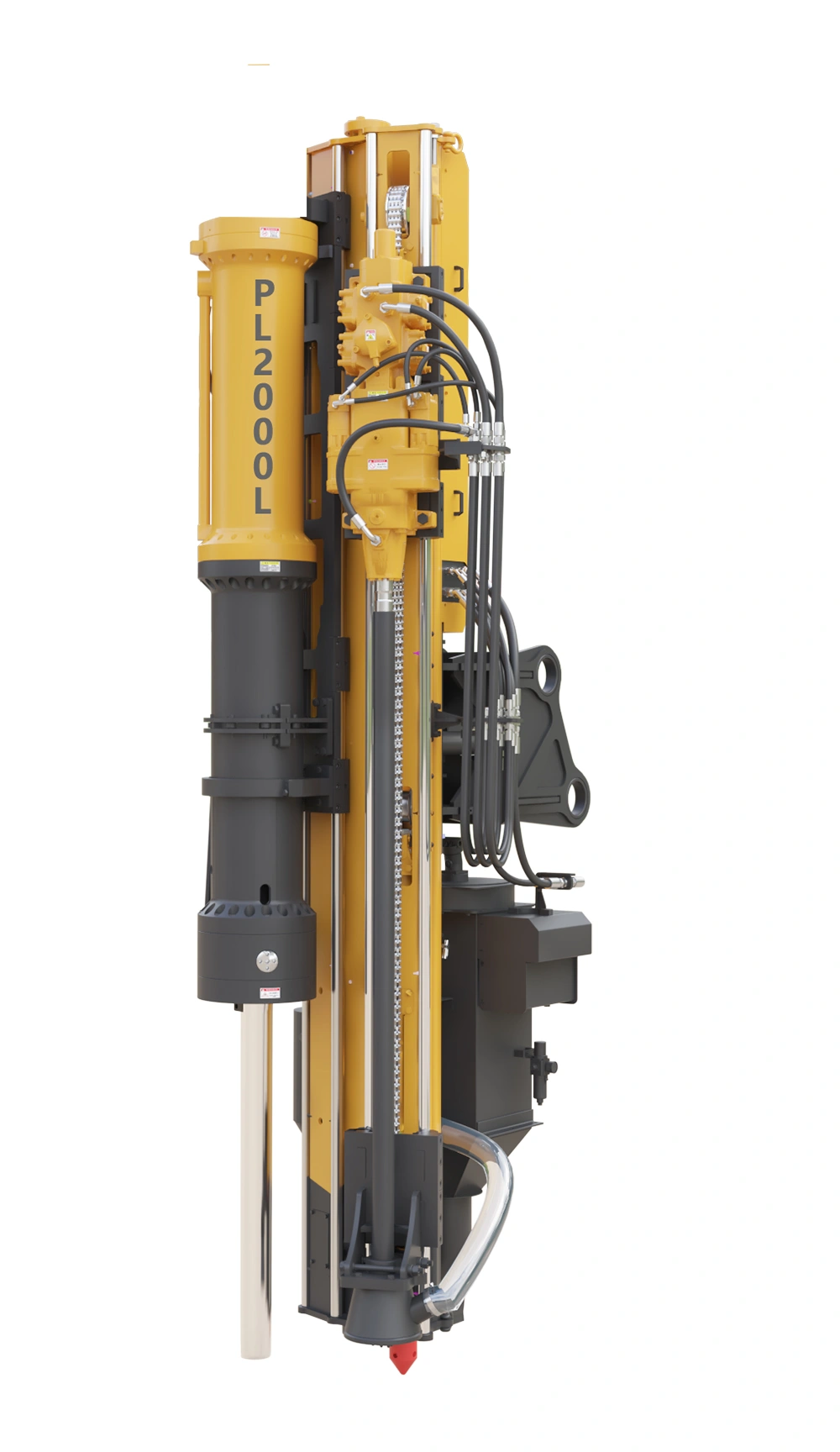

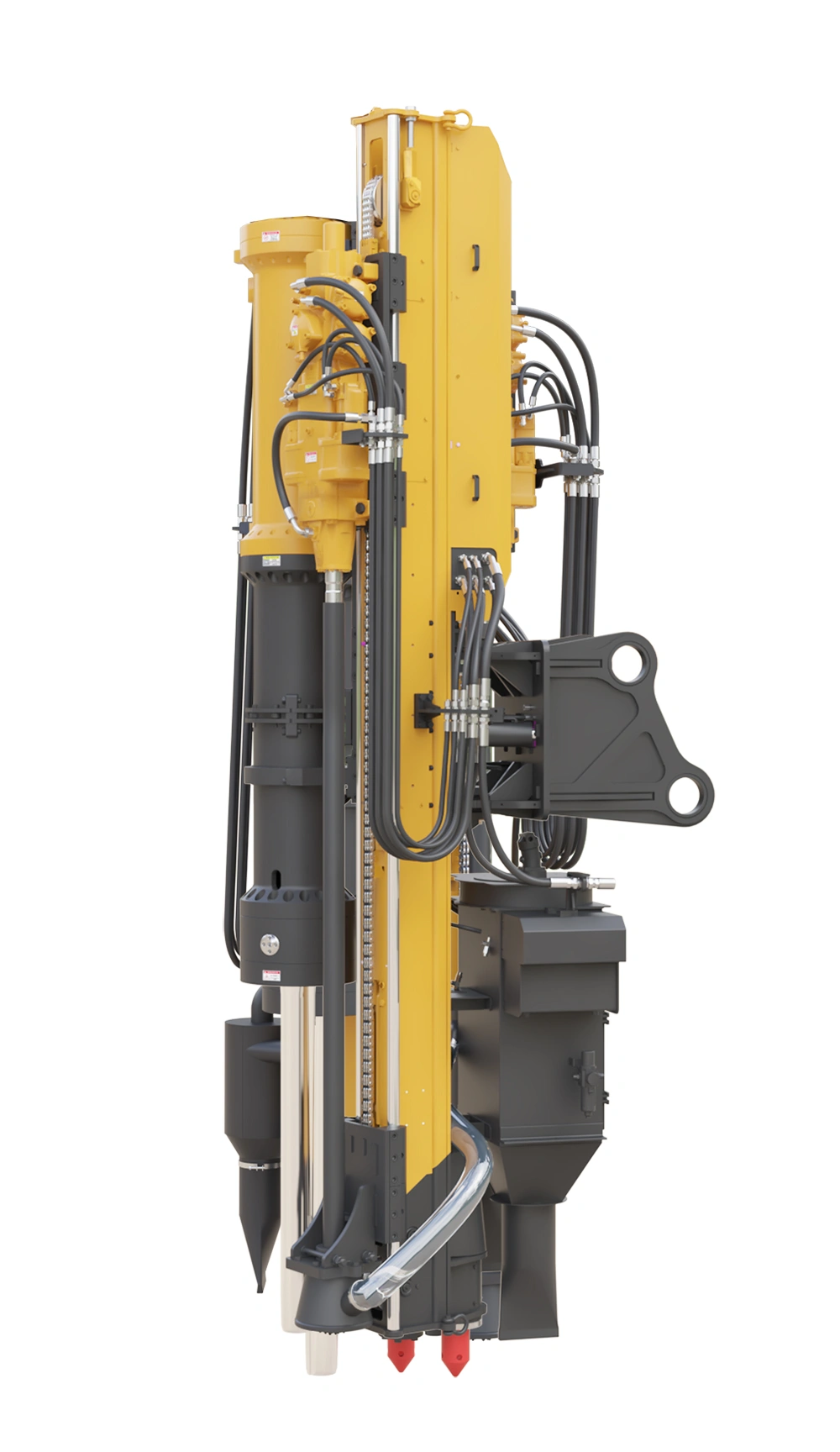

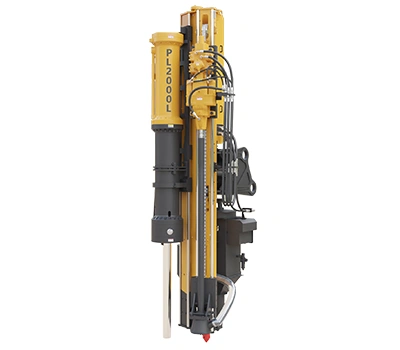

Installé sur des excavateurs de 48 à 65 tonnes, le système de forage et de fendage hydraulique PL-2000L est conçu pour les opérations d’excavation de roche dure à grande échelle. Il constitue une alternative performante et respectueuse de l’environnement aux méthodes minières traditionnelles. En exploitant pleinement la puissance et la mobilité de l’excavatrice, cet accessoire de forage et fendage s’adapte efficacement aux environnements extérieurs les plus exigeants.

Sa structure exclusive à articulation triangulaire en L garantit une excellente stabilité et une grande durabilité, permettant des opérations précises sous tous les angles. Conçu pour une utilisation pratique sur le terrain, l’accessoire de forage monté sur pelleteuse est facilement démontable pour le transport et dispose d’une configuration arrière des systèmes électriques et hydrauliques, facilitant les opérations de contrôle et de maintenance. Le pilotage est assuré par un système de télécommande industrielle sans fil multi-canaux, offrant un haut niveau de sécurité et de précision.

Doté d’un perforateur hydraulique de 35 kW, l’outil de forage pour excavateur réalise d’abord un forage de haute précision. Cette étape est suivie par la fendeuse P300 à intensification de pression en deux phases, qui effectue le fendage directement dans le trou, assurant une fragmentation de roche efficace, maîtrisée et sans explosifs.

Forage

Fendage

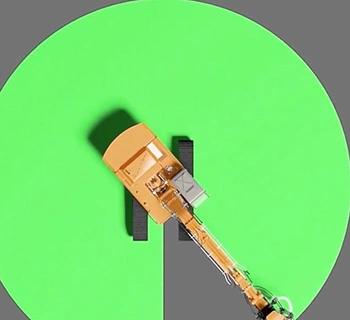

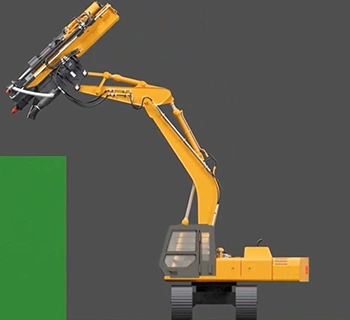

Permet une rotation continue à 360° pour des opérations horizontales complètes

Conçu pour des opérations de forage et de fendage verticaux à haute efficacité

Optimisé pour les interventions sous un niveau horizontal

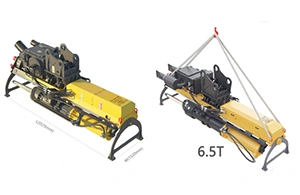

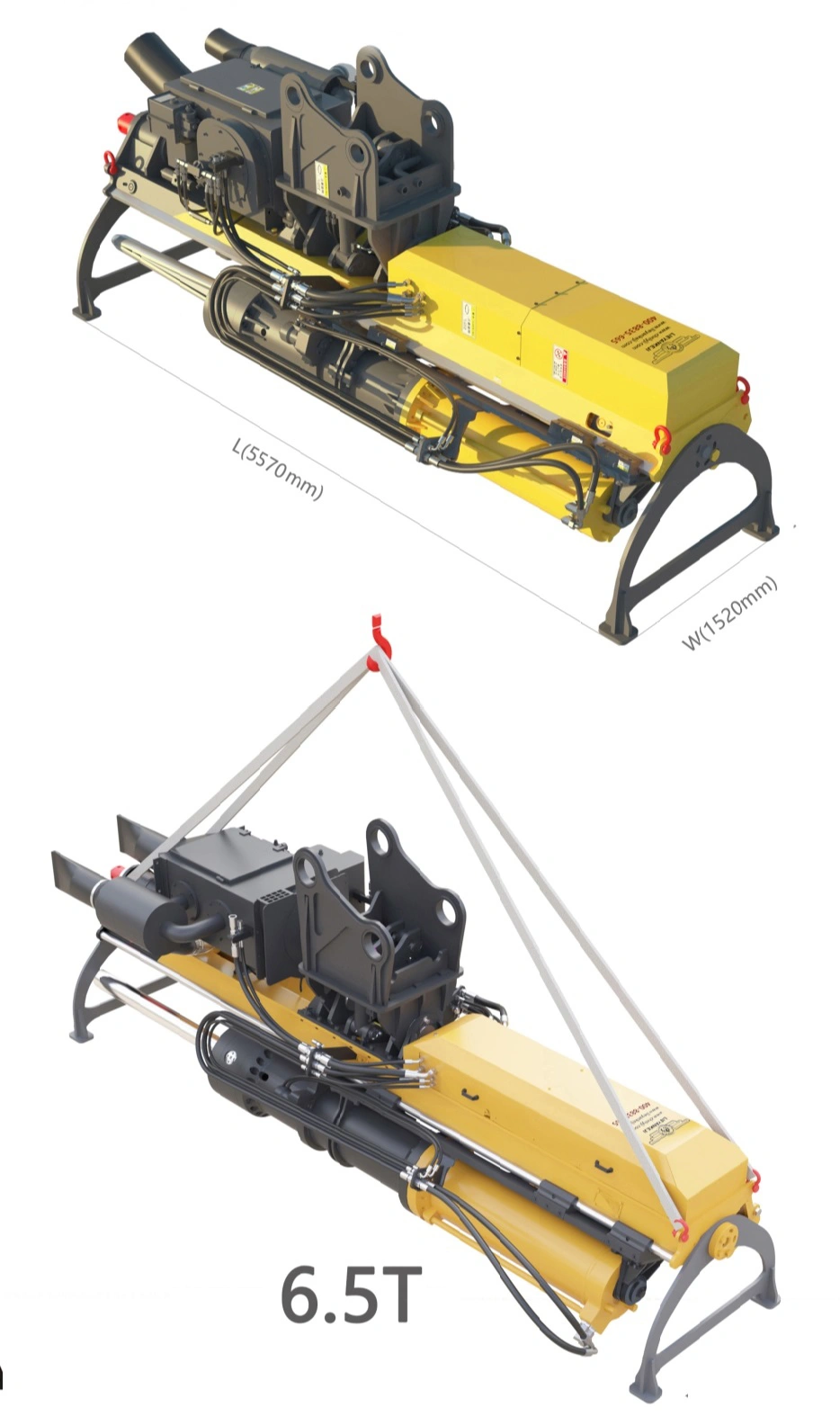

Spécifications générales

Poids total	8T
Longueur hors tout	5200 mm
Largeur hors tout	1700 mm

Paramètres de la carotteuse

Puissance nominale	35kW
Diamètre du trou	Ø152 mm
Profondeur du trou	2100 mm
Vitesse de forage	0.7 min/m
Niveau sonore en fonctionnement	Conforme à la norme GB19872-2005

Paramètres de l’éclateur

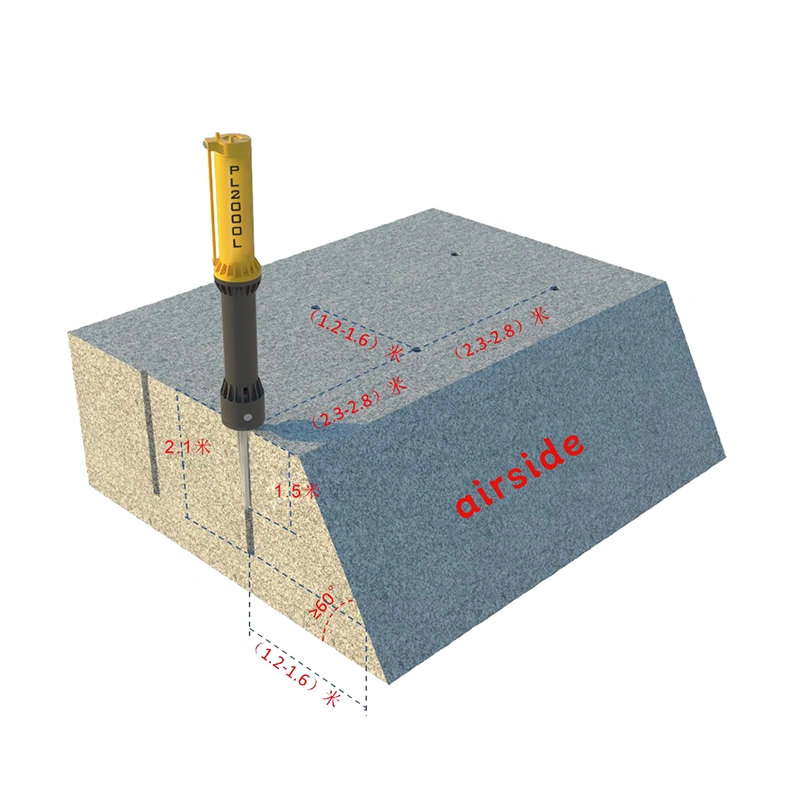

Profondeur de fendage	2100 mm
Force de fendage max.	25 000 T
Angle de rotation	120°

Système de commande à distance

Portée effective	50m
Puissance des canaux de sortie numérique	30
Canaux de sortie analogique	14
Réjection des canaux adjacents	>50dB

Poutre d'avance

Force de poussée maxi du foret	40KN
Force de rétraction maxi de la foreuse	80KN

Unité de rotation

Force de rotation	80KN
Vitesse de rotation	1 tr/min

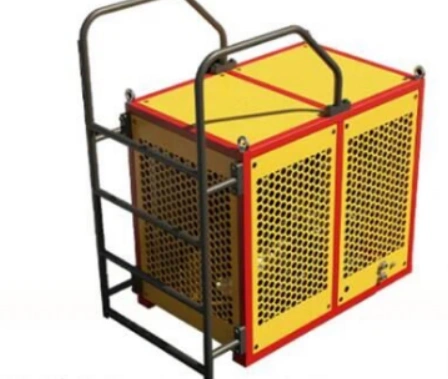

Compresseur d'air hydraulique K810Y

Débit d'air libre (FAD)	10m³/min
Pression du compresseur	5-8 bar

Collecteur de poussière à aspiration

Nombre d'éléments filtrants

8 pcs

Temps de cycle par trou (Moyenne)

Forage : environ 3 min
Fendage : environ 40 s
Positionnement & rotation : environ 1 min

• Sécurité opérationnelle: Le système fonctionne dans un environnement hydraulique statique entièrement maîtrisé, éliminant les risques liés au dynamitage ou aux équipements à fort impact. Cela supprime le besoin de dispositifs de sécurité complexes et coûteux.
• Respect de l’environnement: En fonctionnement, l’accessoire de forage PL-2000 ne génère ni vibrations, ni nuisances sonores excessives, ni émissions importantes de poussières. Il peut être utilisé en zones urbaines denses, en intérieur ou à proximité d’équipements sensibles sans perturbation.
• Rentabilité optimisée: Le processus de fendage s’effectue en quelques secondes et permet une production continue. L’efficacité élevée, associée à des coûts d’exploitation et de maintenance réduits, élimine les dépenses liées aux mesures de sécurité propres au dynamitage.
• Précision de travail: Contrairement aux méthodes traditionnelles de démolition, le système permet un contrôle précis de la direction de fendage, de la forme de rupture et de la granulométrie finale, garantissant une qualité de fragmentation élevée.
• Facilité d’utilisation: L’outil de forage pour excavateur PL-2000 est simple à exploiter et ne nécessite qu’un seul opérateur. Sa maintenance est aisée, sa durée de vie est prolongée et son transport est facilité, en faisant une solution pratique et fiable pour les chantiers exigeants.
